Cassonetti

Scheda e caratteristiche tecniche dei cassonetti

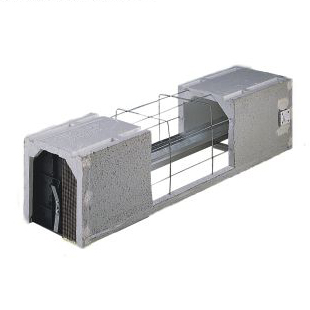

I cassonetti utilizzati nei Sistemi Integrati SDS© sono composti da schiuma di polistirene autoestinguente ad alta densità e gabbia in ferro acciaioso zincato da 4 mm con staffe di collegamento con passo 250 mm, La parte superiore del profilo è sagomata con incavi per favorire l'aggancio dell'architrave e le facciate laterali sono dotate di rivestimento portaintonaco in malta cementizia per una perfetta adesione di qualsiasi tipologia di intonaco.



Caratteristiche tecniche dei Cassonetti utilizzati nei sistemi SDS
Densità 33/35 Kg/m3
Conduttività Termica λ= 0,033 W/mK
Coefficiente di dilatazione lineare 0,07 mm/mk
Peso ˜ 4,6 kg/ml (nella versione con laterizio ˜ 6,6 kg/ml)
Trasmittanza Termica U= 1,1 W/m2K
Isolamento acustico normalizzato Dnew= 48 dB
Potere Fonoisolante Rw (C; Ctr)=36dB (0;-1)
Normative di riferimento EN ISO 140-1:1997+A1:2004;
EN 20140-3:1995+A1:2004;
EN 20140-10:1992-07;
UNI EN ISO 717-1:1996-12+A1:2006;
DIN EN ISO 10077-2:1999-02;
EN ISO 10077-2:2003-10;
DIN 4108 F.A.2:2004-01


Tipologie e misure dei Cassonetti
EUR 25
Consigliabile per murature da 25 cm, con l'utilizzo di avvolgibili standard dell'altezza massima di 160 cm. o per aperture di altezza superiore con l'utilizzo di avvolgibili tipo mignon a ingombro ridotto.
EUR 26
Consigliabile per murature da 26 cm, grazie agli incavi al centro permette un maggiore arrotolamento della tapparella. Idoneo, quindi, per avvolgibili dtandard di qualsiasi tipo fino ad un'altezza di 230/235 cm, e avvolgibili mignon per altezze superiori.
EUR 28
Consigliabile per murature da 28 cm., con l'utilizzo di avvolgibili standard dell'altezza massima di 245 / 255 cm.
EUR 30
Consigliabile per murature da 30 cm., idoneo per aperture fino a 260 cm di altezza e avvolgibili di qualsiasi tipo (plastica, alluminio e acciaio)
EUR 30 / 25
Consigliabile per murature da 30 cm, in presenza di solai particolarmente bassi o travi calanti e per aperture con altezza massima di cm. 220.
CASSONETTO AD "L"
Dimensione in larghezza variabile da cm 25 a cm 50, particolarmente indicato per muri con veletta di rivestimento esterno e nelle ristrutturazioni.
EUR 30 / TH (Thermic)
Consigliabile per murature da 30 cm, cassonetto con spalla interna maggiorata da 41 mm, per aumentare l'isolamento termico ed acustico.
La spalla maggiorata può essere posizionata anche all'esterno per usi speciali.
EUR 35
Consigliabile per murature da 35 cm, idoneo per aperture fino a 260 cm, di altezza e avvolgibili di qualsiasi tipo (plastica, alluminio e acciaio)
EUR 35TH (Thermic)
Consigliabile per murature da 35 cm, cassonetto con spalla interna maggiorata da 74 mm, per aumentare l'isolamento termico ed acustico. La spalla maggiorata può essere posizionata anche all'esterno per usi speciali.


Sistemi e Modalità di Chiusura Cassonetto SDS©
TIPO A
Sistema tradizionale con serramento posizionato verso l'esterno e cielino di chiusura cassonetto in fibre di legno a scorrere in battuta sul telaio dell'infisso (ispezione avvolgibile lato interno),con possibilità di raccordo con profili o cornici di battuta (vedi particolari 1.2.3).
TIPO B
Sistema tradizionale con serramento posizionato verso l'esterno e cielino di chiusura cassonetto in fibre di legno a TAMPONE con possibilità di raccordo al serramento con profili o cornici di battuta.
TIPO C
Sistema con serramento posizionato verso l'esterno e cielino di chiusura cassonetto ad incastro in PVC o fibre di legno.
TIPO D
Sistema con serramento posizionato a filo interno a cielino di chiusura cassonetto ad incastro in PVC o fibre di legno
TIPO E
Sistema con serramento posizionato a FILO INTERNO e cielino di chiusura cassonetto in fibre di legno a scorrere oppure a tampone.
TIPO F
Sistema di serramento ed avvolgibile posizionati a filo interno e cielino di chiusura cassonetto ad incastro in PVC o fibre di legno
Sistema ispezione frontale

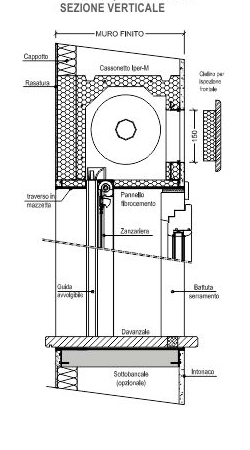

SEZIONE VERTICALE
